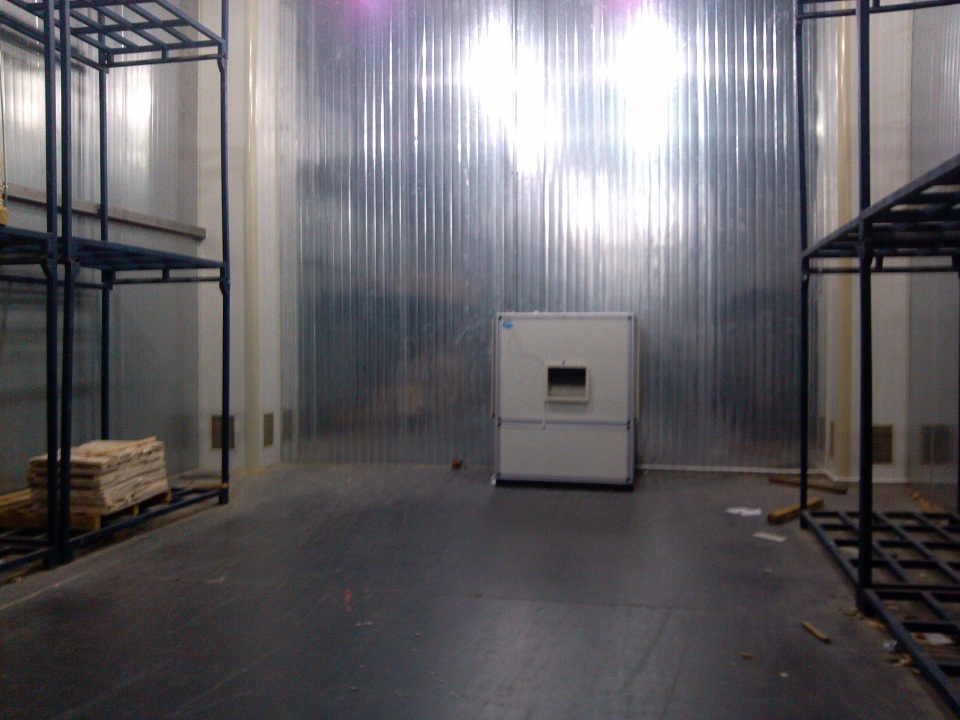

100℃高温烘干房除湿机、耐高温除湿机案例 您的位置:首页 > 冰鸟家族 > 100℃高温烘干房除湿机、耐高温除湿机案例
 一:技术要求

1、项目概况:

 a)房间体积1.6m*6m*1.8m=17.28m3;

b)房间室内温度100℃~120℃;

c)要求:降低室内空气湿度;且不排除室内热量;

d)每小时循环50-60次。

  2、方案设计:

当环境温度超过60℃后采用冷冻式除湿机组直接处理已不合适,转轮除湿及液体除湿也难有效果。故而采用补充干燥空气来替换室内高温高湿空气这个方法,在此基础上,加装显热交热器以最大限度减少因高温高湿空气的替换带来的热量损失。经我公司多年制作及使用显热交热器的情况来看,其最高换热效率可达80%!故而此为一较为适合的方案,具体计算如下:

机组风量采用G=V*N=17.28*60=1000 m3

室外新风(夏季35℃)经管道除湿机除湿干燥升温后进进入显热交换器进行余热交换,后温度升至80.5℃送入房间,房间高温高湿空气经过显热交热器换热后温度降至54.5℃(据能量守恒定律):

室内供气温度=(室内温度-室外温度) ×热交换效率+室外温度

=100-1035*0.7+35=80.5



因进出室内房间温度有差别,故其存在热量损失为


Q=ρVct2 - t1=1.0*1000*1.0132*(100-80.5)/3600=5kw


本机组除湿量的大小取决于管道除湿机的设计能力

根据国标要求新风采用进风状态为:35,60%; 湿 :21.70 g/Kg焓值:91. Kj/Kg出风设计参数为22   95%   湿 :16 g/Kg焓值:62.86Kj/Kg 风量1000m3/h

可得

其出水量为:W= GΔd = Gd1-d2

=1000×1.13×21.7-16/1000

=6.3kg/h

其制冷量为:Q0 = GΔi=1000×1.13×(91-62.86)/36008.8KW


根据实际要求本机组采用18KW辅助电加热在开机时能快速达到快干室的温度目标要求(冬季10℃新风时理论换气4次左右可达到100夏季35℃新风时理论换气3次可达到100℃)采用比例调节根据实际温度智能调节送风温度

二:技术参数



型号

项目

BNGW -8S


除湿量

kg/h

8

新风量/排风量

m3/h

1000

输入功率

kw

22.5

适用范围

              55℃~135℃

制冷剂

种类

R22

kg

3

电源

3N~50Hz  380V

制冷系统

压缩机

型式

进口全封闭涡旋式

品牌

三菱

功率(kw)

2.8

高温排风机

离心

耐高温风机

显热交热器

板式

全铝板式

蒸发器

型式

紫铜管套铝翅片式

冷凝器

型式

紫铜管套铝翅片式

凝结水接口

inch

3/4

外形尺寸

mm

500

mm

1000

mm

1620

参考重量(净重)

kg

300

进出风方式

前进风顶出风



注:1,设计工况:干球温度35.0℃,湿球温度30.3℃。最大负荷工况:干球温度55.0℃,湿球温度26.02℃

    2,产品由于更新换代,相关技术参数的变动恕不予以奉告

三:产品特点

1、结构精巧,简单合理,采用送风系统和制冷系统相对结合的结构,送风系统采用外转子离心风机顶出风的工业设计,具有噪声低、风量大、效率高、结构紧凑、等优点。

2、制冷系统结构精巧,简单合理,气密性好,使用可靠性高,安装使用简单方便。采用名牌压缩机及高效换热器,整机体积小,重量轻,能耗低,效率高。

3、除湿机为PLC电脑控制型,根据用户所设定的湿度进行自动检测和自动控制。并有自动化霜功能。控制系统操作方便简单,可对湿度点进行任意控制。配备完善的运行及故障指示灯、开关,操作一目了然。

4、除湿机均配备有多种安全保护装置。人性控制,优化节能,机组除湿能力强,完善保护装置确保设备安全运行:配置高低压、防冻油压保护、过载保护、压缩机三分钟延时保护,欠逆向保护等多重安全保护,运行安全稳定。

5、在环境相对湿度30-95%范围内,环境温度40-52℃ 时能正常工作。最大电流符合IEC(国际化电工委员会)标准,同时电流也符合(国际标准化组织)的能源效率标准。

6、耐高温除湿机均为立柜可拆卸结构,维修特别方便。

7、多风扇设计,更能适应低温运行;在低环境温度下通过自动控制风扇启停,能使机组在更低的环境温度下运行,并且有更好的节能效果。



四、产品主要配置清单


配件名称

品  牌

    生产厂家

产  地

压缩机

三   菱

三   菱

日  本

热交换器

    风  神

   上海风神集团

上  海

风  机

    山东新风

   山东新风

山  东

湿度传感器

    日本神荣

   日本神荣株式会

日  本

压力控制器

常恒亚太

   常恒亚太集团

江  苏

铝型材

美国美铝

   美国

美  国

过滤器

    艾  高

   美国艾高

美  国

控制器

达  峰

   杭州达峰电子

杭  州

交流接触器

    德力西

   德力西集团

温  州

热继电器

    德力西

德力西集团

温  州

操作控制器

    西门子

西门子集团

德  国
